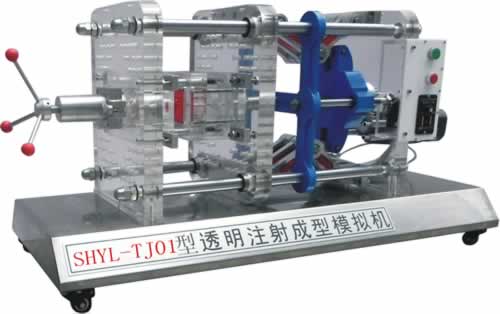

SHYL-TJ01透明注塑成型模擬機
一、透明注塑成型模擬機簡介:
SHYL-TJ01透明注塑成型模擬機是對生產用機進行了微縮和改進，具有體種小、可隨意移動，適用于課堂教學提供給模具設計與制造人員認證模具運動與成型分析微型實驗臺。該產品包括開模、合模機構、頂出機構、機身、控制系統和加料裝置。具有結構簡單，操作方便，玩噪音無污染，并且可采用220V電壓，可在任何有電場所使用，有受工業用電的限制；填補了模具教學中無實驗用機的空白。能在實驗中看到模具的運動過程，從而將理性轉變?yōu)楦行灾R。
透明注塑成型模擬機不需要加任何原材料，即可進行注塑機的結構原理演示實驗，操作簡單地，直觀且容易理解，提高趣味性。學生進行操作，安全可靠，是模具基礎教學中良好的教學設備。
二、透明注塑成型模擬機主要特點：
1、機身及配套模具全部采用進口有機玻璃制作，該有機玻璃材料耐腐蝕、抗磨性能好，長久不變色演示效果逼真。地座采用1.5mm厚的不銹鋼板制作，制作工藝美觀。
2、注塑原料采用硅膠及配套凝固劑，注朔產品10-15分鐘內變可成型。過程清晰，原理明顯，教學直觀，教具投入的成本少，是一套理想的教學用品。
3、本套產品共設計有十二套配套模具，可供用戶進行選配。
三、透明注塑成型模擬機技術參數：
1、交流電源：單相220VAC50HZ
2、配套模具尺寸：240x150mm
3、演示臺尺寸：1200x500x600
4、整機重量：.約70kg
四、透明注塑成型模擬機配套注塑模(可選)
|
序號 |
產品名稱 |
型號規格 |
序號 |
產品名稱 |
型號規格 |
|
1 |
單分型面模 |
240x200 |
7 |
斜導柱模 |
240x200 |
|
2 |
雙分型面模 |
240x200 |
8 |
哈夫模 |
240x200 |
|
3 |
潛水口模 |
240x200 |
9 |
斜頂模 |
240x200 |
|
4 |
頂出先復位模 |
240x200 |
10 |
旋轉牙紋模 |
240x200 |
|
5 |
推板模 |
240x200 |
11 |
熱流道模 |
240x200 |
|
6 |
二次頂出模 |
240x200 |
12 |
彎管模 |
240x200 |

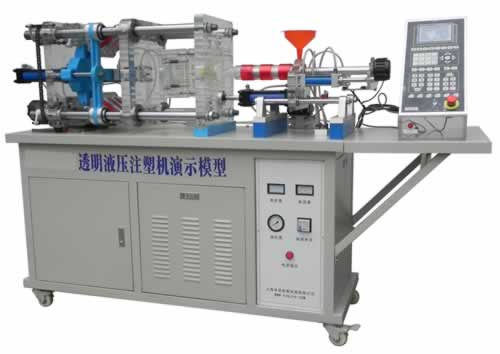

SHYL-ZY01透明液壓注塑機演示模型
一、透明液壓注塑機演示模型簡介：
SHYL-ZY01透明液壓注塑機演示模型是將注塑機的自動化過程進行詳細的分解及其注塑過程中各項動作進行分項演示的一款現代化教學設備。它包括注塑機在自動化的過程中的預塑、注膠、冷卻、開模、合模、頂出等基本動作，詳細直觀的呈現出各部分的結構及動作原理。
二、透明液壓注塑機演示模型主要特點：
1、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴
涂。
2、機身及配套模具全部采用進口有機玻璃制作，該有機玻璃材料耐腐蝕、抗磨性能好，長久不變色演示效果逼真。
3、特殊液壓油：本演示臺采用的液壓紅油，在演示過程中，可清晰的觀看到液壓油的流向，且增加了透明元件的美感。
4、控制多樣化：采用珊星F3880注塑機電腦系統，可實現自動與手動相互切換。
5、自動演示射臺部分可拆卸，換成手動注膠系統，利用硅膠等材料可以注塑成型工件，演示過程可以形象看到工件的成型，及成型件的流動過程。
6、注塑原料采用硅膠及配套凝固劑，注朔產品10-15分鐘內變可成型。過程清晰，原理明顯，教學直觀，教具投入的成本少，是一套理想的教學用品。
三、透明液壓注塑機演示模型電腦系統特點：
1.5.7〞單色LCD液晶顯示
2.多語言文字支持，實時動態顯示
3.高性能32位多微處理器控制系統
4.系統響應時間2ms
5.四級射膠、三級保壓、三級熔膠
6.多組抽芯、絞牙，適合各種復雜塑件注塑成型
7.多層密碼設定，確保數據安全性
8.中/英文模具名稱輸入，45/100組模具資料儲存（可擴充至600組）
9.料筒溫度異常檢測及保護功能
10.壓力速度比例曲線頁面調整，實現壓力速度精確控制
11.I/O輸入輸出點更換
12.完善的自診斷功能，語音報警提示，實時操作幫助
13.7段模糊溫度控制，溫度控制精度±1℃，具有預加熱與保溫功能
14.具有熱電偶串線保護及斷線、短路檢測功能
15.壓力、速度、背壓三路模擬比例輸出，具有短路保護功能
16具有電壓電流兩種D/A比例輸出，電流輸出范圍0-3A，電壓輸出范圍0-10V，便于變量泵和伺服閥控制
17.行程開關、雙電子尺、三電子尺可選擇
18.32個輸入點，32個輸出點
四、透明液壓注塑機演示模型技術參數：
1、工作油液：6#液壓紅油
2、工作壓力：約2.5MPA
3、交流電源：三相380V 50HZ
4、直流電源：24V DC
5、演示臺尺寸（長x寬x高mm）：：2000x600x1250mm
6、整機重量：.約150KG
7、模具配置（可選）：大水口模（默認）（長X寬=200x200mm）
五、透明液壓注塑機演示模型教學目的：
1、實現注塑機自動化過程動態演示
2、注塑機的工作原理
3、注塑機的組成結構
4、注塑機的電氣控制系統
5、注塑機液壓系統的組成
6、注塑機澆注系統的作用和設計要求
7、注塑模具抽芯機構
8、模具冷卻水的循環過程
9、 熟悉注塑機標準操作面板SHYL-TZ01理論教學透明注塑模具模型
理論教學透明注塑模具模型是注塑模具中應用最廣泛,最簡單，最典型的一種，構成型腔的一部分在動模上，另一部分在定模上。動模上設有推出裝置，用以推出制件和流道凝料
|
序號 |
名稱 |
模型規格 |
詳細描述及技術要求 |
|

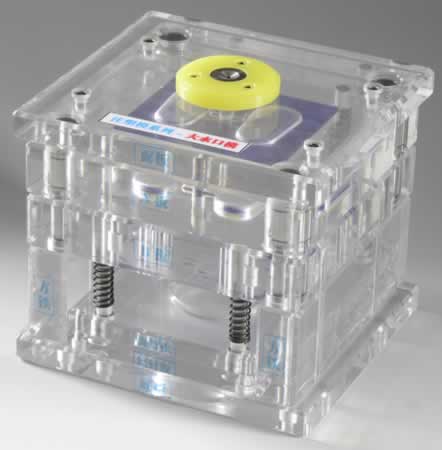

1 |
大水口模 |
200x200 |
單分型面注塑模是注塑模具中應用最廣泛,最簡單，最典型的一種，構成型腔的一部分在動模上，另一部分在定模上。動模上設有推出裝置，用以推出制件和流道凝料（料把）。 |
|
2 |
細水口模 |
200x200 |
該模是截面形狀小如針點的澆口，具有提高溶體的剪切速率，提高溶體的流動性，有利于充模，澆口痕跡小、容易修整，澆口位置能較自由地選擇。 |
|
3 |
前模哈夫模 |
200x200 |
兩瓣合垂直分型緦設計合理，運用于側面成型面積大，側孔或側凹較淺且抽拔距離較小的塑件，結柄緰湊、剛性好，抽拔力大。 |
|
4 |
前模行位模 |
200x200 |
塑件對外觀要求高，定模需設置抽芯機構，該模具結構緊湊，剛性強，安全可靠，在大型模具上應用廣泛 |
|
5 |
后模內行位模具 |
200x200 |
塑件對外觀要求高，內壁有凹槽，且不能做斜頂結構方式，定模需設置內抽芯機構，該模具結構緊湊，剛性強，安全可靠，在模具上應用廣泛。 |
|
6 |
潛水口模 |
200x200 |
該模具在開模時,不僅能自動切斷澆口,而且澆口的位置可設在制品的側面,端面和背面等,使制品外表表面無澆口痕跡。采用潛澆口模具結構,可將雙分型面模具結構簡化成單分型面模具結構。一模四腔，分流道于產品自動分離。 |
|
7 |
斜頂模 |
200x200 |
成型內側有凹凸的塑件,加工簡便,結構緊湊,可靠,斜推桿與導向槽配合,當推桿作垂直運動時斜推桿在導向槽的作用下做相對運動,從而完成側抽芯動作。 |
|
8 |
熱流道模 |
200x200 |
熱流道模具在注射模中采用絕熱或加熱的方法,使流道中的塑膠始終保持融溶狀態,因此在開模時只需取出塑料制品,而無流道的模具結構。 |
|

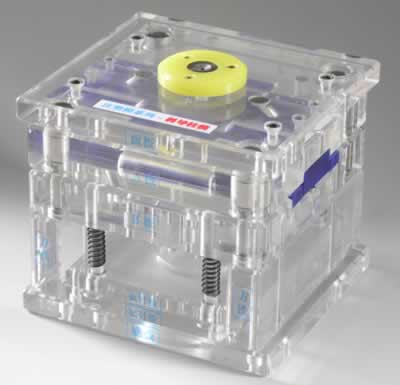

9 |
斜導柱模 |
200x200 |
該結構緊湊,制造方便,動作可靠。它的結構形式是斜導柱與開模方向成一定的夾角,在開模力的作用下,斜導柱與滑塊料孔作相對運動,從而完成側抽芯動作。 |
|
10 |
推板模 |
200x200 |
推板脫模機構在分型面處沿制品周邊將制品推出,適用于大筒制品,薄壁容器及各種罩殼類制品的脫模。其特點推出均勻力量大,運動平穩,制品不易變形,塑件表面無推頂痕跡。 |
|
11 |
旋轉牙紋模 |
200x200 |
成型深螺距,硬質材料帶螺紋的塑件,通過模具內使制品與螺紋型芯或環型產品相對旋轉運動來實現脫模的生產方式。 |
|
12 |
彎管模 |
200x200 |
彎管圓弧內抽芯的模具結構往往是利用齒輪、齒條或連桿等機械結構件，將直線運動轉換為圓周邊運動的結構形式，從而達到圓弧抽芯的目的。 |
|
13 |
頂桿先復位模 |
200x200 |
當側抽芯與推桿出現干涉現象時或放置鑲件不方便時,通過機械構件使頂出系統提前復位的結構。 |
|
14 |
推管模 |
200x200 |
推管模常用于圓筒狀制品的脫模。推管沿整個周邊推頂制品,使制品受力均勻,無推出痕跡。型芯和凹模同時設在動模一側,以便提高制品的同軸度。 |
|
15 |
后模斜抽芯模 |
200x200 |
該模具成型塑料制品內側有斜凹槽,模具采用定模板拉鉤擺桿式順序分型機構,采用推桿推出制品。順序分型的目的是完成側向斜抽芯。 |
|
16 |
鏈條成型模 |
200x200 |
該模采用45°對開分型,行位精確定位.并集點澆口與斜導柱等功能.成型多圓相扣之產品.第一次成型四圓 相扣,成型產品125×26×3mm.通過簡單操作并可兩圓二次相扣,實現鏈條無限延長.是注塑模具中較典型的結構之一。 |
|
17 |
大行位藏小行位模 |
200x200 |
開模時斜導柱帶動大行位內的小行位先形移動，待小行位與膠位分離后，再移動大行位，適合于側邊形狀突出，有較深的凹槽且膠位太薄的塑料制品。 |
|
18 |
爆炸型芯模 |
200x200 |
合模時鑲件沿圓形型芯上的斜導向槽移動，使圓形型芯的的外圍達到閉合狀態。此模具適合于圓形且圓形內部有凹槽的塑膠制品。 |
|
19 |
雙色模 |
200x200 |
模具由一套后模和兩套前模組成，一套前模同共用后模注塑出制品后，再將制品套在共用后模型芯上，用另一套前模和共用后模進行二次注塑，以成型制品表面上不同顏色或材質的膠位。 |
|
20 |
彩色剖面細水口模 |
200x200 |
該模是截面形狀小如針點的澆口，具有提高溶體的剪切速率，提高溶體的流動性，有利于充模，澆口痕跡小、容易修整，澆口位置能較自由地選擇。 |
大水口模
頂桿先復位模
二次頂出模
斜導柱模
小水口模
